Витая пара


Несмотря на свое название, сетевой кабель «витая пара», применяемый при построении сетей 10BaseT, содержит не одну, а четыре пары проводников, перевитых друг относительно друга. Каждая пара также закручивается относительно других пар проводников (рис. 4.15).

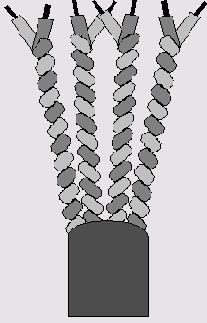

Рис. 4.15. Кабель «витая пара»

В каждой из четырех пар проводников в данном типе кабеля различается «главный» провод, который по традиции, идущей еще со времен становления телефонной связи, называют «Ring», и «дополнительный» провод, называемый «Tip». Изоляционное покрытие провода Ring имеет однотонную окраску, покрытие провода Tip — белое с полосками основного цвета. Если, например, Ring имеет зеленый цвет, то Tip в этой паре будет белым с зелеными полосами.

Для того чтобы при монтаже и прокладке компьютерных сетей было легче отличать одну пару проводников от другой, провода Ring каждой из четырех пар открашены в собственный цвет, при этом каждой паре для простоты назначен свой порядковый номер с 1 по 4. Таким образом, среди имеющихся 8 проводов кабеля «витая пара» можно выделить проводники Ringl, Tipl, Ring2, Tip2, Ring3, Tip3 и Ring4, Tip4. Соответствия расцветок проводников номерам пар в кабеле «витая пара» приведены в табл. 4.2.

Таблица 4.2. Номера пар проводников в кабеле «витая пара»



Номер пары Цвет провода Ring Цвет провода Tip
1 Синий Белый с синими полосами
2 Оранжевый Белый с оранжевыми полосами
3 Зеленый Белый с зелеными полосами
4 Коричневый Белый с коричневыми полосами

Исходя из этой таблицы, легко можно понять, что если в технической документации заходит речь о проводе Tip4, то это будет белый провод с коричневыми полосами, если же упоминается, скажем, провод Ring2, то этот провод имеет оранжевую окраску. Теперь в случае необходимости мы без всякого труда отыщем нужный проводник, сняв часть изоляционного покрытия кабеля «витая пара».

Исходя из функциональных характеристик, таких как пропускная способность и устойчивость к помехам, различные марки кабеля «витая пара» принято делить на несколько категорий, информация о которых в соответствии с международными стандартами ISO/IEC 11801 и ANSI/EIA/TIA-568 приведена в табл. 4.3.


Таблица 4.3. Категории кабеля «витая пара»

Номер категории Характеристики и назначение
1 Применяется при прокладке телефонных линий, не подходит для передачи данных в локальных компьютерных сетях
2 Пригоден для передачи данных в компьютерных сетях со скоростью не более 4 Мбит/с
3 Пригоден для передачи данных в компьютерных сетях со скоростью не более 10 Мбит/с. Используется при прокладке сетей класса 10BaseT
4 Пригоден для передачи данных в компьютерных сетях со скоростью не более 16 Мбит/с. Используется при прокладке сетей класса TokenRing
5 Пригоден для передачи данных в компьютерных сетях со скоростью не более 100 Мбит/с. Используется при прокладке сетей класса 10BaseT и 100BaseTX
5+ Пригоден для передачи данных в компьютерных сетях со скоростью не более 100 Мбит/с и частотой до 300 МГц включительно. Используется при прокладке сетей класса 10BaseT и 100BaseTX
б Пригоден для передачи данных в компьютерных сетях со скоростью не более 100 Мбит/с и частотой до 600 МГц включительно. Используется при прокладке сетей класса 10BaseT и 100BaseTX
Категория, к которой относится тот или иной кабель «витая пара», обычно указана в его маркировке, которая печатается заводским способом на внешней изоляции кабеля.

Диаметр провода «витая пара» принято исчислять согласно американскому стандарту AWG (American Wide Gauge), причем чем меньше диаметр,

тем больше величина AWG. Соответствие значений AWG диаметру проводника в миллиметрах показано в табл. 4.4.

AWG№ Диаметр проводника, мм AWG№ Диаметр проводника, мм
1 7,348 21 0,723
2 6,544 22 0,624
3 5,827 23 0,573
4 5,189 24 0,511
5 4,621 25 0,455
6 4,115' 26 0,405
7 3,665 27 0,361
8 3,264 28 0,321
9 2,906 29 0,286
10 2,588 30 0,255
И 2,305 31 0,227
12 2,053 32 0,202
13 1,828 33 0,180
14 1,628 34 0,160
15 1,450 35 0,143
16 1,291 36 0,127
17 1,150 JU 37 0,113
18 1,024 38 0,101
19 0,912 39 0,090
20 0,812 40 0,080
<


В локальных сетях 10BaseT применяется, как правило, кабель «витая пара» категории 5 или 5+, диаметром проводника 22 или 24 AWG. В некоторых ситуациях, например тогда, когда локальная сеть прокладывается в помещениях с высоким уровнем электромагнитных помех, либо требуется повысить точность передачи информации за счет снижения перекрестных наводок в кабеле, используется экранированная «витая пара». Как правило, экран выполняется из металлической фольги. При этом существует несколько различных вариантов экранирования: фольгой может быть обернута каждая из четырех пар, плюс все они защищены сверху дополнительным слоем фольги, расположенным под внешней изоляцией (кабель марки STP), либо внутри кабеля предусмотрен один общий для всех пар экран (кабель марки FTP).
